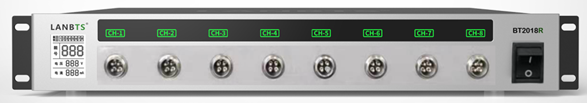

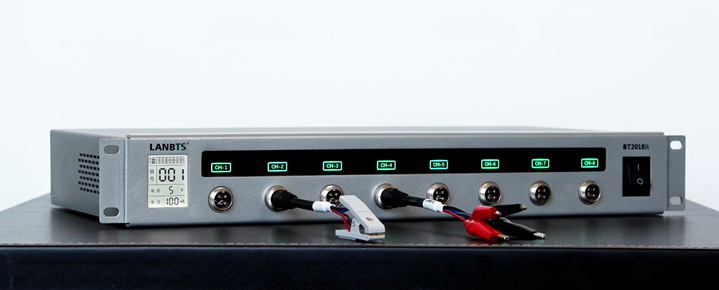

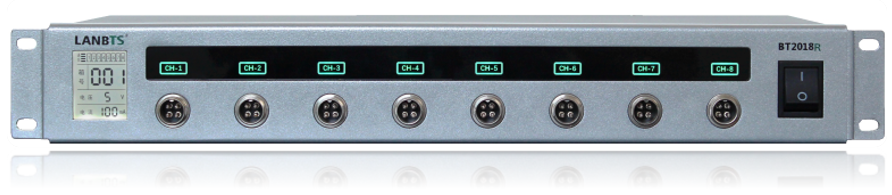

電池充放電檢測設備BT-2018R

您當前位置：首頁 > 電池測試系統 > 科研電池測試系統

測試通道：8通道/臺，可獨立編程，互不干擾

電壓范圍：充電電壓：0V-5V；放電電壓：-5V

電流四檔：一檔：1uA-0.1mA；二檔：0.1mA-1mA

三檔：1mA-10mA；四檔：10mA-100mA

電壓精度：±0.02% of FS；穩定度：±0.02% of FS

電流精度：±0.02% of FS；穩定度：±0.02% of FS

記錄頻率：最高10Hz

AD/DA：24bit/16bit

通信方式：USB（光電隔離技術）

設備尺寸：長×寬×高=45cm×24cm×7cm

產品介紹
技術參數
資料下載

科研實驗室電池測試系統

經典四量程款BT-2018R

應用領域

大專院校、科研院所對扣式電池、小容量電池、模擬電池、電池材料、超級電容器等相關電化學方面的測試研究。

測試項目

充放電曲線、充放電效率、電池容量、比容量、循環壽命、容量衰減曲線、DCIR內阻、超級電容的漏電電流等參數。

電壓量程

充電電壓：0V-5V；放電電壓：-5V

電流量程

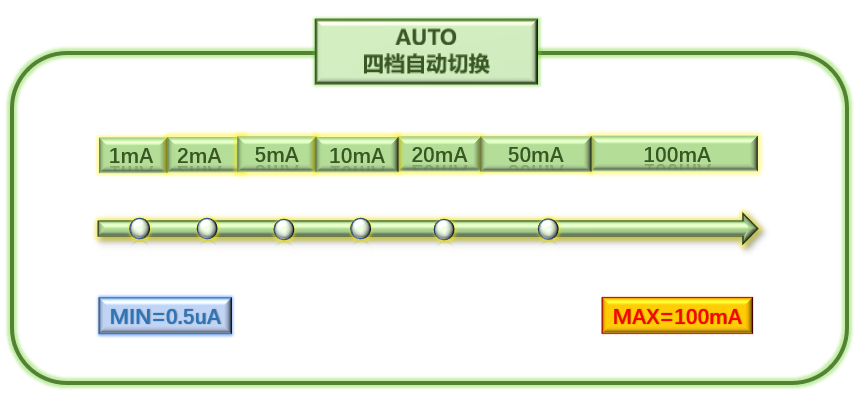

四檔自動切換：量程一：1uA-0.1mA（±0.02% of FS）；量程二：0.1mA-1mA（±0.02% of FS）

量程三：1mA-10mA（±0.02% of FS）；量程四：10mA-100mA（±0.02% of FS）


產品介紹

此款產品BT2018R（經典四量程款）是在早期的BT2001A和BT2016A基礎上不斷改進來的。產品外觀方面重新做了全新設計，厚度僅為7cm，每個機柜可放置20臺設備（160個通道），每臺設備新增加了一個定制液晶顯示屏，可顯示設備箱號、量程、通道號、通信狀態。


此款產品首次將AD/DA提升到24位/16位，精度達到了萬分之二，采樣速度由原來的3秒/條，提升到了10條/秒。早期的產品經受了市場多年的考驗，得到了眾多高校及科研用戶的認可與贊美。我們沒有為此而滿足，一直根據市場需求，不斷對產品做進一步的改良來提升產品性能。現將小微電流電池測試系統新舊產品做靜態對比如下：

LANBTS電池測試系統主要技術對照表

產品型號	市場上常規產品	BT2018R（經典四量程款）
產品外觀
焊接工藝
箱體結構	10臺/柜	20臺/柜
單片機	8051系列，8位	ARM系列，32位，數據處理更快
顯示位數	5位有效數值	6位有效數字（×.×××××）
量程檔	單量程，需配備多種量程設備	四量程，電流跨度大大增強，適合做倍率充放電測試
測試精度	±（0.1%RD+0.1%FS）	±（0.02%RD+0.02%FS）國內最高精度
AD/DA控制	12位/8位，數據采樣速度：3秒/條	24位/16位，數據采樣速度：10條/秒
儀表放大器	單AD620儀表放大器	雙AD620儀表放大器，阻抗≥10GΩ（靜置狀態<0.1nA，停電狀態完全斷開）
基準特性	采用電阻調節，隨溫度影響比較大	美國專用基準集成芯片；溫度系數：5ppm/℃（最大值）
散熱方式	風冷（全速，噪聲大）	風冷（隨溫度控制轉速，噪聲小）
設備信息標識	手寫標記	3寸LCD顯示屏（箱號、電壓/電流量程、通信狀態等）
工作狀態	一種狀態顯示（紅色）	三種顏色，當前工作狀態一目了然
通信方式	串口RS232，信號衰減厲害	USB/RS485，采用光電隔離技術
通信波特率	9600bps；可接入160CH/電腦	19200bps；最多可接入2048CH/電腦
控制軟件	C++平臺開發，WIN95風格	C#平臺開發，WIN10風格，適應現在流行操作習慣
軟件界面	層次較多，操作復雜	多個窗口集合在同一個窗口中，一目了然
模式編輯特性	手動填入參數	根據運行模式智能判斷邏輯關系，提示錯誤操作，并自動填入主參數及截止條件參數，也可手動修改
測試方案特性	所有測試方案只能用一個文件保存	方案腳本獨立(可任意拷貝、創建、修改、刪除等)
DCIR測試	不支持	支持定點進行DCIR的計算
運行模式	恒流充/放、靜置、恒壓充、	靜置、恒流充/放、恒壓充/放、恒阻放電、恒功率充/放、倍率充/放、限流恒壓/限壓恒流
測試方案	不可編輯，只能共用一個文件打包保存	方案腳本獨立(可任意拷貝、創建、修改、刪除等)
軟件更新	不支持后臺更新	上位機軟件/下位機程序都支持網絡后臺更新推送

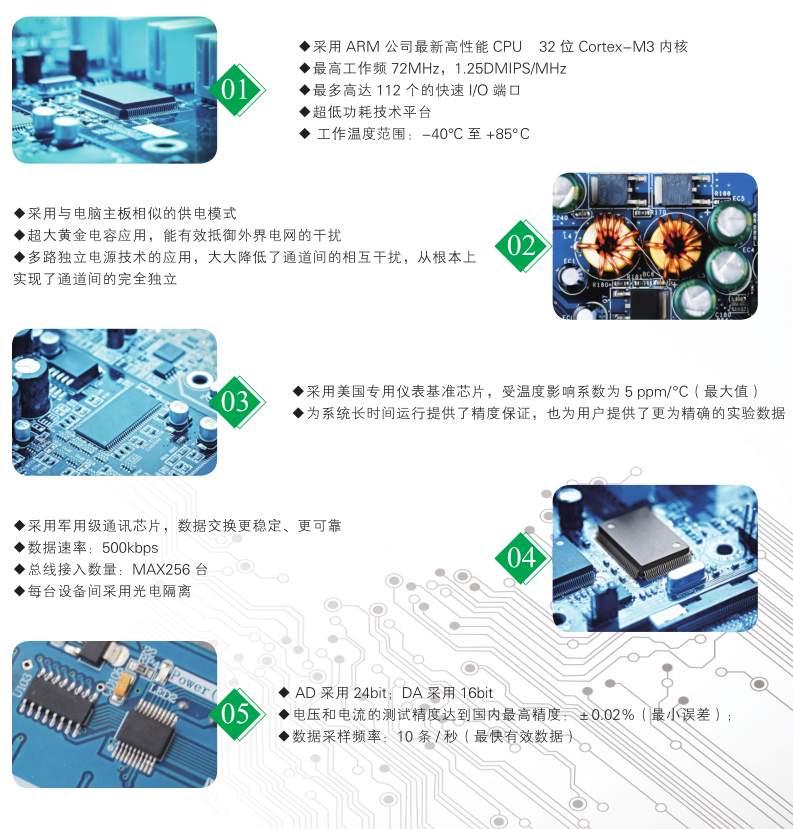

多項先進技術應用

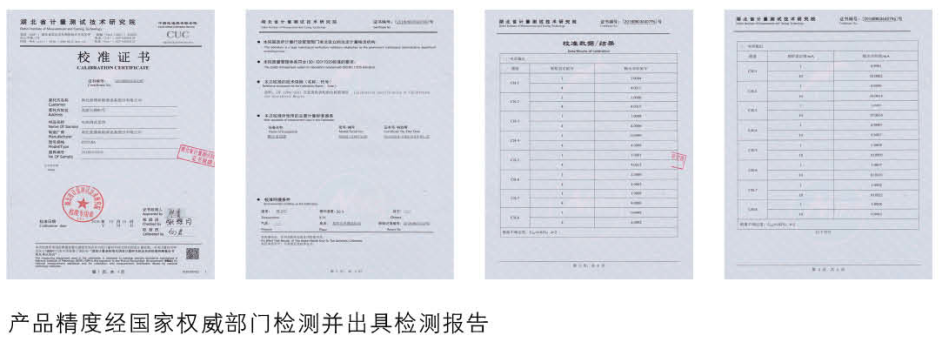

湖北省計量測試技術研究院檢測報告

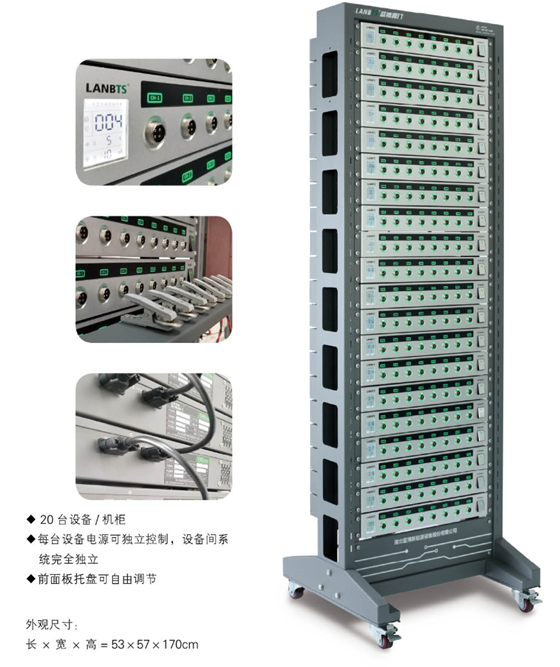

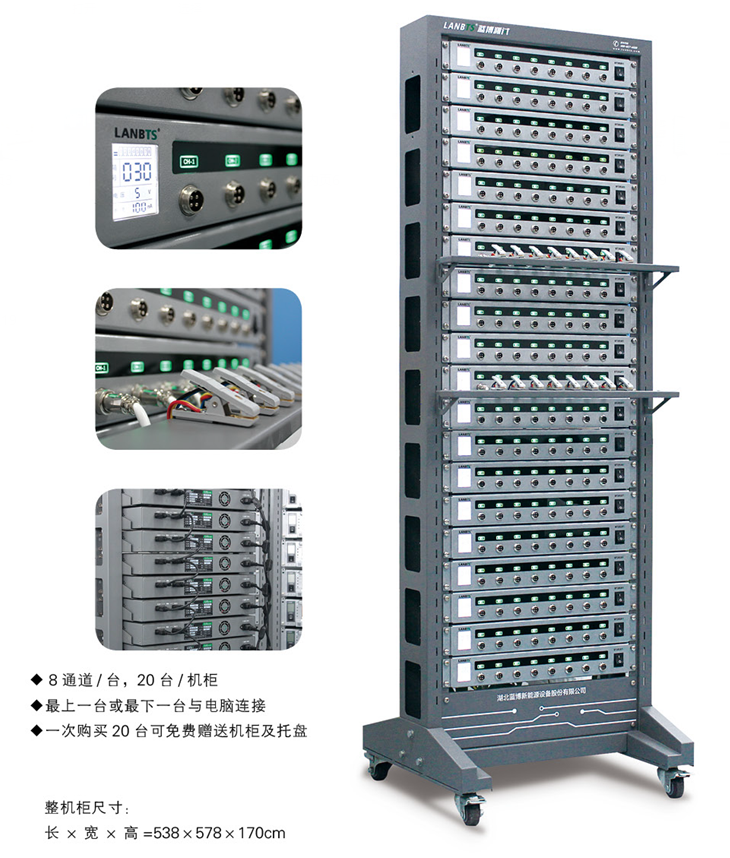

20臺（160通道）設備組合圖

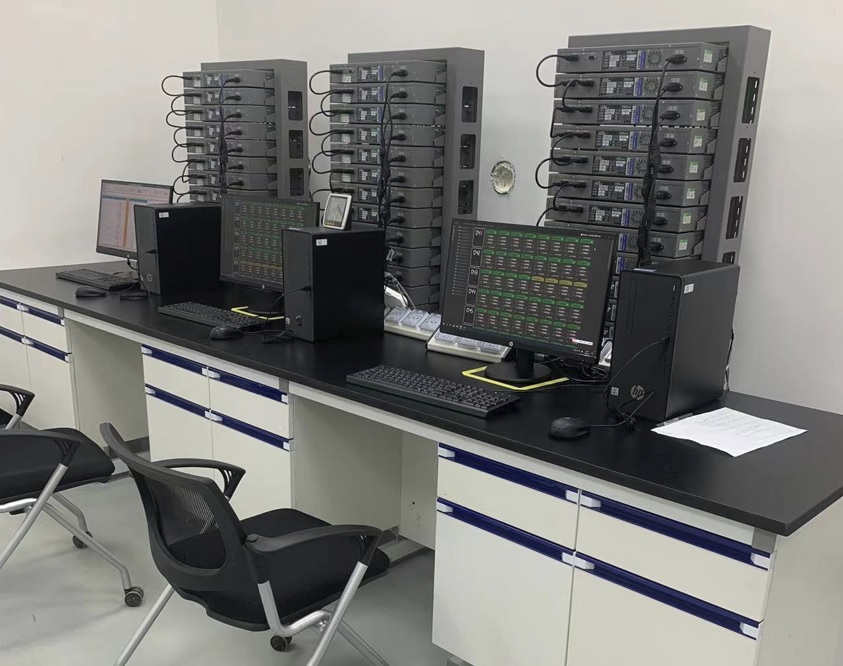

用戶現場使用中

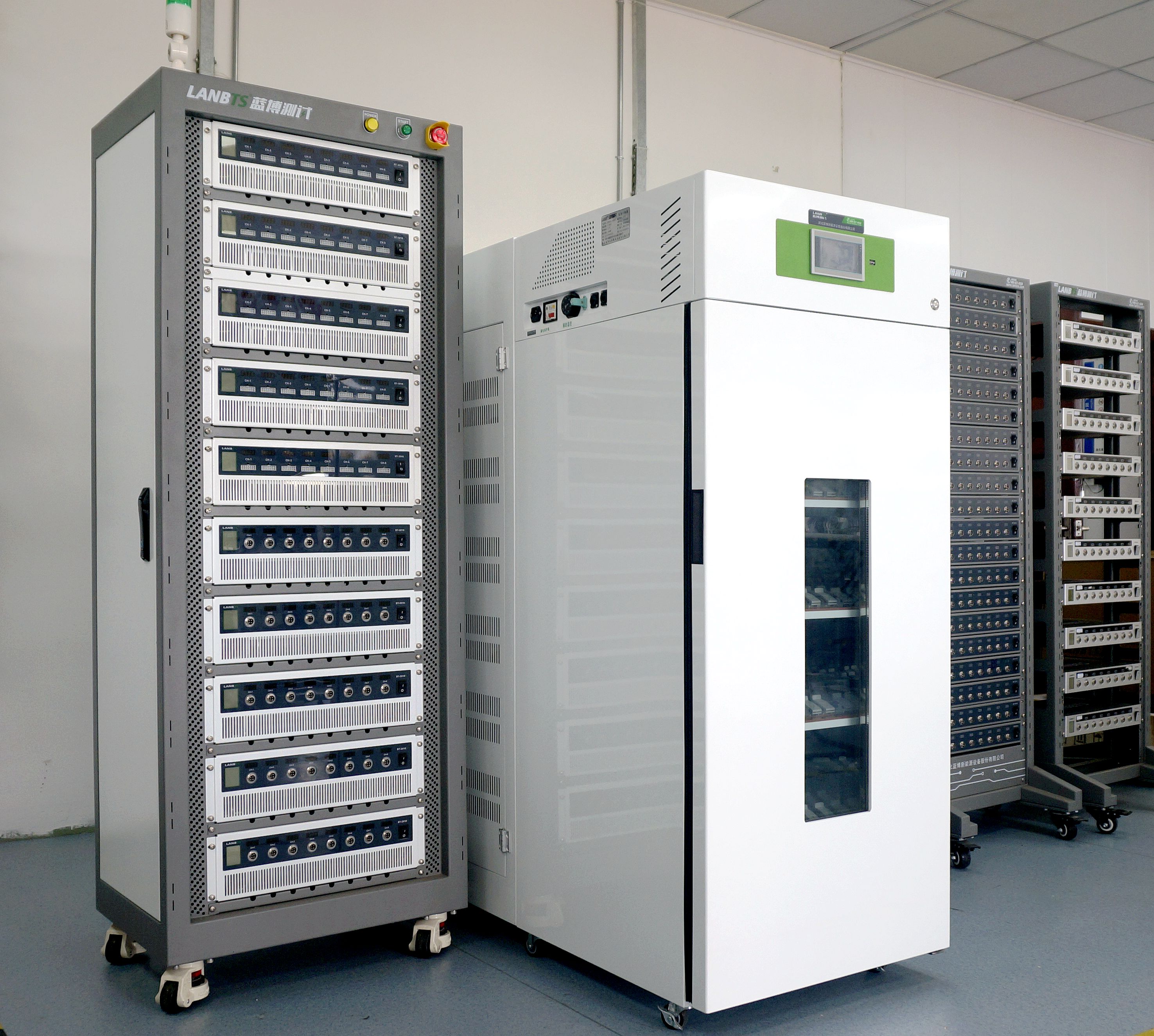

恒溫箱一體機

強大的控制軟件及數據分析軟件

LANBTS電池測試系統控制軟件和數據分析軟件借鑒了國外同類產品的優點，結合國內用戶的使用習慣，我們做了全新的開發。軟件采用.NET架構，WIN10風格、平面化設計、運算速度更流暢，數據處理更強大，而且測試方案可編輯等特點。

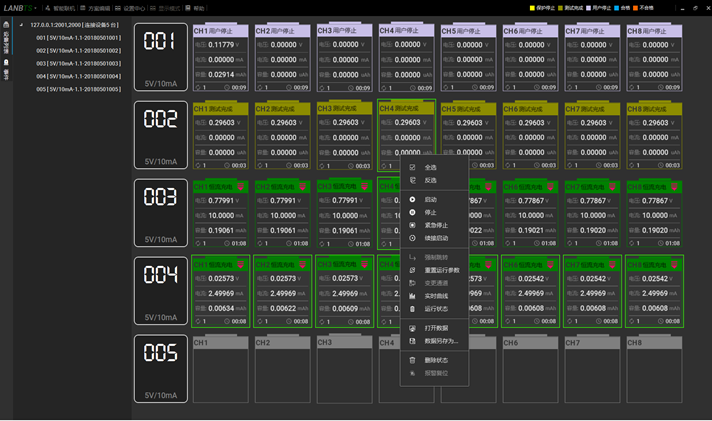

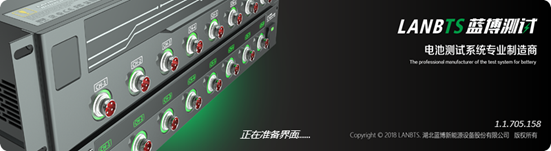

LANBTS控制軟件界面

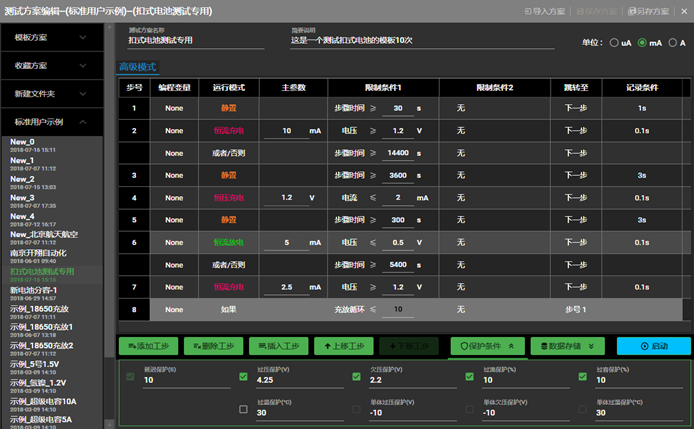

測試方案編輯界面

LANBTS軟件功能設置界面

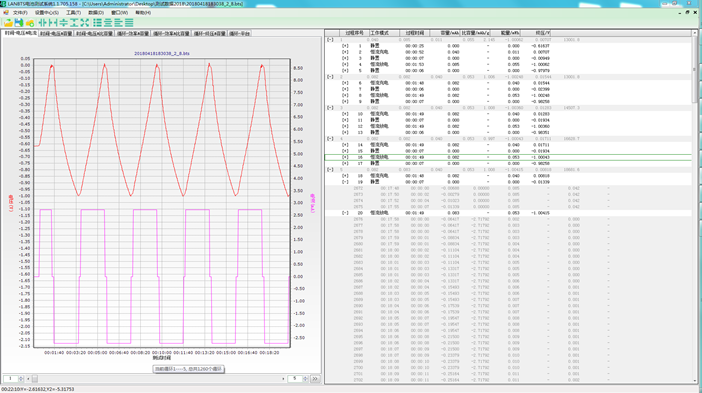

LANBTS軟件數據分析界面

科研實驗室電池測試系統

三款產品技術參數

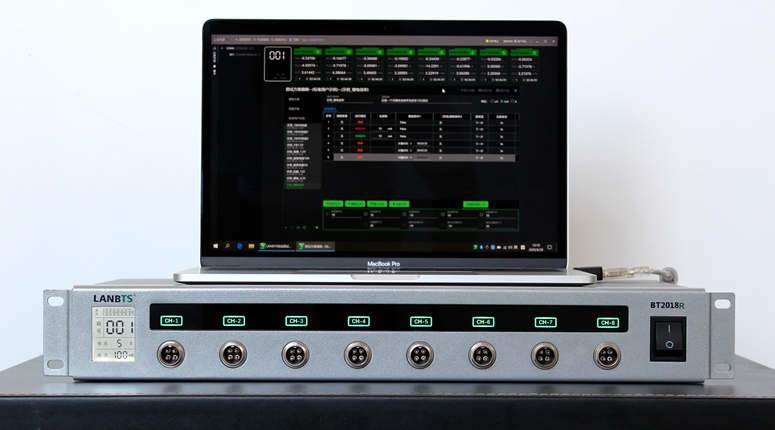

產品圖
型號	BT-2018R（經典四量程款）		BT-2018A（精致四量程款）	BT-2018AS（測試艙四量程款）
產品尺寸	長×寬×高 45cm×24cm×7cm		長×寬×高 45cm×29cm×7cm	長×寬×高 45cm×29cm×10cm
組合數量	20臺/機柜，配有夾具托盤		20臺/機柜，配有夾具托盤	10臺/機柜
箱體結構	鍍鋅板材質，噴塑處理工藝		面板采用純鋁材質，表面噴沙處理工藝
指示燈	雙色LED指示三種狀態顏色		七彩燈圈設計（充電為紅色、放電為綠色、靜置橙色、測試完成為白色、保護停止為黃色等）與控制軟件狀態信息顏色一致
基本參數	輸入電源	單相AC 220V ±10% / 50Hz；25W
	交流阻抗	≥10MΩ
電壓	電壓范圍	充電電壓：0V-5V；放電電壓：-5V
	電壓精度	實際控制精度：±0.02% of FS；穩定度：±0.02% of FS
	恒壓截止電流	≤5uA
電流	自動切換	量程一1uA-0.1mA（±0.02% of FS）；量程二0.1mA-1mA（±0.02% of FS）量程三1mA-10mA（±0.02% of FS）；量程四10mA-100mA（±0.02% of FS）
	電流精度	實際控制精度：±0.02% of FS；穩定度：±0.02% of FS
充/放電	充電模式	恒流充電 /恒壓充電 /倍率充電/ 恒功率充電/恒壓限流充電/脈沖充電
	放電模式	恒流放電/恒壓放電/恒阻放電/倍率放電/恒功率放電/恒壓限流放電/脈沖放電
	限制條件	電壓、電流、相對時間、容量、-△V、倍率電流，容量統計C1,時間統計T1,計數器N1,計數器N2
記錄	記錄條件	時間變化△t：50ms---3600S 電壓變化△U：0.001mV---5V 電流變化△I：0.001mA—100mA
	記錄頻率	最高記錄頻率20Hz
	測試事件記錄	如：運行、停止、保護信息、參數重置、通道變更、在線校準等事件記錄
循環	循環次數	1-99999次
	循環嵌套	具有嵌套循環功能，最大支持3層嵌套
保護	運行保護	支持停電保護、通訊間斷保護、電腦死機保護、系統死機保護
	保護條件	延遲保護、過壓、欠壓、過流、過容、過溫、單體過壓、單體欠壓
	報警方式	測試完成提醒、安全保護報警、異常錯誤報警、彈幕提示信息
硬件特性	通道特性	8通道/臺，可獨立編程，互不干擾
	控制方式	恒流源與恒壓源采用雙閉環結構，高精度線性調整
	輸入阻抗	≥10GΩ（靜置狀態下漏電流<0.1nA，停電狀態下電池與設備完全斷開）
	基準特性	采用美國專用基準集成芯片；溫度系數：5ppm/℃（最大值）
	AD/DA	AD：24bit；DA：16bit
	屏顯信息	3寸LCD（箱號、電壓量程、電流量程、通信狀態、通道號等）亮度可調節
	通訊方式	USB/RS485，采用光電隔離技術，最多接入256臺
	散熱方式	風冷，風機轉速支持程控、溫控、全速三種模式可選
	接入方式	四線制、支持三電極測量、扣式夾具、鱷魚夾具等（用戶可選）
軟件特性	軟件風格	C#平臺開發，WIN10風格，平面化設計，適應現在流行操作習慣
	軟件語言	支持在線切換中/英文
	測試方案特性	方案腳本獨立(可任意拷貝、創建、修改、刪除等)、循環控制,數據分析,數據庫集中管理,實時曲線、曲線比較等
	工步編輯特性	根據運行模式智能判斷邏輯關系，提示錯誤操作，并自動填入主參數及截止條件參數，也可手動修改
	模式操作特性	啟動、停止、續接啟動、強制跳轉、參數重置、變更通道等
	DCIR測試	支持定點進行DCIR的計算
	超級電容器	具備超級電容器測試功能，測試結果直接以“法拉F”為單位，可測漏電電流
	顯示分辨率	6位有效數字（×.×××××）
	數據展現方式	座標曲線（X、Y座標可自定義）、圖形、數據列表（過程、明細分層）
	數據導出	可導成EXCEL、TXT、圖形（可指定工步或指定循環導出）
	數據另存	支持單個或多個數據另存，多個數據另存自動新建文件夾，文件名自動加入啟動時間及箱號和通道號，便于數據管理
	軟件升級	支持網絡遠程推送，在線升級

說明：
1、起訂數量為1臺，一次購買20臺贈送機架1個；

2、包裝為紙箱，內襯珍珠棉；

3、采用特快專遞，送貨上門運輸方式；

4、配件包括：軟件、電源線、USB通信線、電池夾具、裝箱清單等。

科研實驗室電池測試系統

BT-2018R（經典四量程款）

一、技術參數5V100mA

適用于：大專院校、科研機構、電池材料生產及電池生產企業對扣式電池、模擬電池、半電池、三電極電池、超級

電容器等相關電化學方面的研究測試。

測試項目：充放電詳細數據、循環壽命、充放電曲線、充放電效率、比容量、比能量、直流電阻、漏電（自放電）

電流等項目。

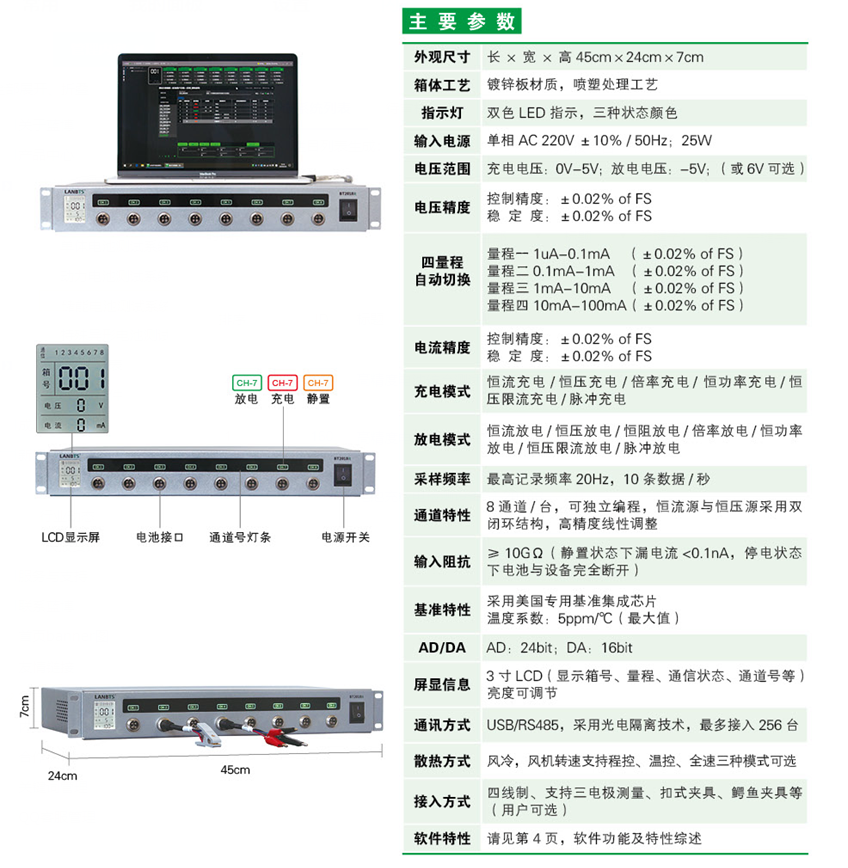

產品外觀
	產品尺寸	長×寬×高=45cm×24cm×7cm
	組合數量	20臺/機柜，配有夾具托盤
	箱體結構	鍍鋅板材質，噴塑處理工藝
	指示燈	雙色LED指示，三種狀態顏色
基本參數	輸入電源	單相AC 220V ±10% / 50Hz；25W
基本參數	交流阻抗	≥10MΩ
電壓	電壓范圍	充電電壓：0V-5V；放電電壓：-5V
	電壓精度	實際控制精度：±0.02% of FS；穩定度：±0.02% of FS
	恒壓截止電流	≤5uA
電流	自動切換	量程一1uA-0.1mA（±0.02% of FS）；量程二0.1mA-1mA（±0.02% of FS）量程三1mA-10mA（±0.02% of FS）；量程四10mA-100mA（±0.02% of FS）
電流	電流精度	實際控制精度：±0.02% of FS；穩定度：±0.02% of FS
充/放電	充電模式	恒流充電 /恒壓充電 /倍率充電/ 恒功率充電/恒壓限流充電/脈沖充電
	放電模式	恒流放電/恒壓放電/恒阻放電/倍率放電/恒功率放電/恒壓限流放電/脈沖放電
	限制條件	電壓、電流、相對時間、容量、-△V、倍率電流，容量統計C1,時間統計T1,計數器N1,計數器N2
記錄	記錄條件	時間變化△t：50ms---3600S 電壓變化△U：0.001mV---5V 電流變化△I：0.001mA—100mA
	記錄頻率	最高記錄頻率20Hz
	測試事件記錄	如：運行、停止、保護信息、參數重置、通道變更、在線校準等事件記錄
循環	循環次數	1-99999次
循環	循環嵌套	具有嵌套循環功能，最大支持3層嵌套
保護	運行保護	支持停電保護、通訊間斷保護、電腦死機保護、系統死機保護
	保護條件	延遲保護、過壓、欠壓、過流、過容、過溫、單體過壓、單體欠壓
	報警方式	測試完成提醒、安全保護報警、異常錯誤報警、彈幕提示信息
硬件特性	通道特性	8通道/臺，可獨立編程，互不干擾
	控制方式	恒流源與恒壓源采用雙閉環結構，高精度線性調整
	輸入阻抗	≥10GΩ（靜置狀態下漏電流<0.1nA，停電狀態下電池與設備完全斷開）
	基準特性	采用美國專用基準集成芯片；溫度系數：5ppm/℃（最大值）
	AD/DA	AD：24bit；DA：16bit
	屏顯信息	3寸LCD（箱號、電壓量程、電流量程、通信狀態、通道號等）亮度可調節
	通訊方式	USB/RS485，采用光電隔離技術，最多接入256臺
	散熱方式	風冷，風機轉速支持程控、溫控、全速三種模式可選
	接入方式	四線制、支持三電極測量、扣式夾具、鱷魚夾具等（用戶可選）
軟件特性	軟件風格	C#平臺開發，WIN10風格，平面化設計，適應現在流行操作習慣
	軟件語言	支持在線切換中/英文
	測試方案特性	方案腳本獨立(可任意拷貝、創建、修改、刪除等)、循環控制,數據分析,數據庫集中管理,實時曲線、曲線比較等
	工步編輯特性	根據運行模式智能判斷邏輯關系，提示錯誤操作，并自動填入主參數及截止條件參數，也可手動修改
	模式操作特性	啟動、停止、續接啟動、強制跳轉、參數重置、變更通道等
	DCIR測試	支持定點進行DCIR的計算
	超級電容器	具備超級電容器測試功能，測試結果直接以“法拉F”為單位，可測漏電電流
	顯示分辨率	6位有效數字（×.×××××）
	數據展現方式	座標曲線（X、Y座標可自定義）、圖形、數據列表（過程、明細分層）
	數據導出	可導成EXCEL、TXT、圖形（可指定工步或指定循環導出）
	數據另存	支持單個或多個數據另存，多個數據另存自動新建文件夾，文件名自動加入啟動時間及箱號和通道號，便于數據管理
	軟件升級	支持網絡遠程推送，在線升級
